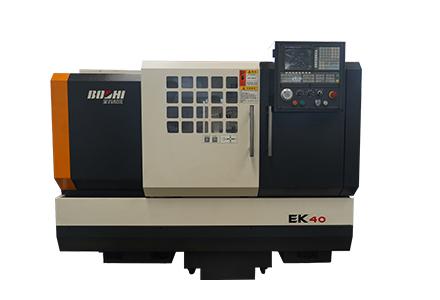

EK40是伺服主電機驅動、獨立主軸結構的簡式數控車床，標配廣數系統，可用于加工各種形狀的盤類零件、環狀零件、軸類零件，能滿足內外圓、臺階、錐面、球面、螺紋等各種車削加工；適合于有色金屬、不銹鋼等材料的車、鏜、鉆；該機床配置靈活，可根據工藝的要求選配液壓卡盤、液壓尾座、可配置四工位立式刀架（標配）、或臥式六工位刀架；可實現多品種、大批量產品的加工；是一種高效、高性價比的加工設備，加工精度可達IT6-IT7級。
產品特點：
1）采用高強度鑄鐵床身，強度高吸震性好；多次時效處理，有效抑制了加工過程中切削力導致的變形和應力。導軌副經中頻淬火和精密磨削及貼塑、刮研工藝，使摩擦阻力小，精度保持性長久。
2）床頭箱采用獨立主軸結構，運轉平穩，無級調速，主軸最高轉速達3000 r/min3、采用電動刀架，換刀快、穩定可靠；
4）配備分離式水箱，清理維護方便。
適用行業：
適用于輕工行業及其它機械行業的中小型零件尤其是有色金屬高速、高效的加工需求。
|
項 目 |
單位 |
EK40 |
EK40.1000 |
|
|
加 工 范 圍 |
床身上最大回轉直徑 |
mm |
Φ400 |
|
|
床鞍上最大回轉直徑 |
mm |
Φ200 |
||
|
最大車削直徑 |
mm |
Φ400/Φ270 |
||
|
頂尖距 |
mm |
750/690(六工位) |
1000/940(六工位) |
|
|
最大車削長度 |
mm |
580/520(六工位) |
850/770(六工位) |
|
|
主
軸 |
主軸通孔直徑 |
mm |
Φ57 |
|
|
主軸頭型式 |
|
ISO702/Ⅰ A2-6 手動卡盤、8"液壓卡盤 ISO702/Ⅰ A2-5 6"液壓卡盤 |
||
|
主軸轉速 |
r/min |
100-3000 |
||
|
主軸最大輸出扭矩 |
N·m |
83 |
||
|

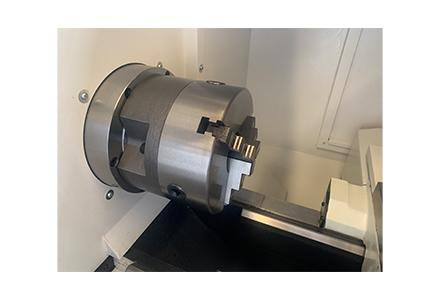

卡盤直徑 |
mm |
Φ200 |
||
|
主電機功率 |
kw |
7.5 |
||
|
尾 座 |
套筒直徑/行程 |
mm |
65/140 |
|
|
頂尖錐度 |
|
MT No.4 |
||
|
床 鞍 |
移動距離X/Z |
mm |
230(170六工位)/590 (530六工位) |
230(170六工位)/850(780六工位) |
|
快速移動速度X/Z |
m/min |
6/12 |
||
|
刀 架 |
工位數/型式 |
|
4（立式）/6（臥式選配） |
|
|
鏜刀直徑 |
mm |
Φ32 |
||
|
刀具尺寸 |
|
20×20/25×25（六工位） |
||
|
其 它 |
電源 |
kVA |
12 kVA |
|
|
主電機皮帶 |
|
3V-710 |
||
|
體積（長×寬×高） |
mm |
2150X1260X1600 |
2470X1500X1600 |
|
|
總重量 |
kg |
1700 |
2100 |
|
|
最大工件加工重量（兩端裝卡） |
kg |
550（Φ200手動三爪卡盤） |
||
