QK1212
產品介紹：

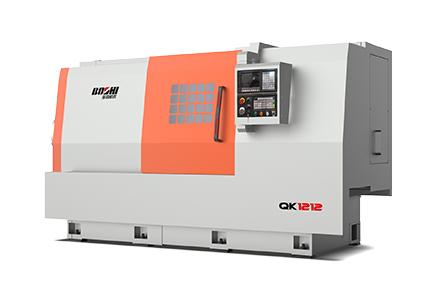

QK1212數控管螺紋車床是針對石油行業管螺紋加工而開發的專用數控車床。采用前后雙卡盤結構，實現長管件的雙位置夾持，采用排式刀架配合復合刀具，能實現管子或接箍內外圓、端面車削，螺紋加工，內外倒角。
產品特點：
1）QK1212數控管螺紋車床采用了大跨距主軸箱結構，改進了主軸箱的主軸軸承布置，增加了箱體的剛性；

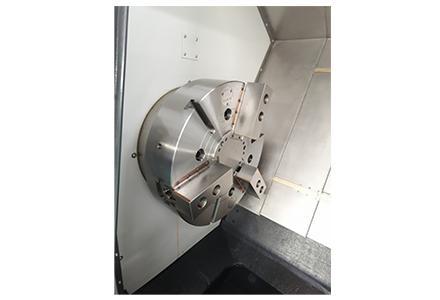

2）QK1212數控管螺紋車床的主軸為高精密通孔式主軸，采用國產大直徑精密雙列圓柱滾子軸承和雙向角接觸球軸承組合排列，剛性好、精度高；
3）采用寬跨距臺灣重載滾動線軌，機床承受載荷大，動態響應好，消除了低速爬行，具有良好的精度保持性好；

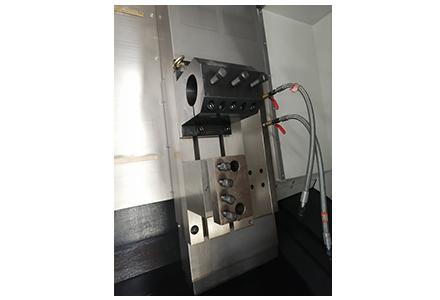

4）刀架采用排式刀架，換刀迅速、可靠。
適用行業：
本機床配以FANUC數控系統，主軸內孔最大過棒料直徑φ120，特別適用于石油行業的套管、鉆桿類零件的直線、斜線、圓弧、公英制螺紋、API圓形扣、API偏梯形扣和其它殊扣形螺紋的加工。
技術規格：
|
項 目 |
單位 |
QK1212 |
|
|
加 工 范 圍 |
床身上最大回轉直徑 |
mm |
φ500 |
|
床鞍上最大回轉直徑 |
mm |
φ280 |
|
|
最大加工長度 |
mm |
600 |
|
|
最大接箍直徑 |
mm |
φ340 |
|
|
最大管子直徑 |
mm |
φ120 |
|
|
主 軸 |
普通卡盤 |
mm |
φ380 |
|
主軸中心高 |
mm |
1120 |
|
|
主軸通孔直徑 |
mm |
φ130 |
|
|
主軸轉速 |
r/min |
150--1000 |
|
|
主電機功率 |
kw |
15 |
|
|
床 鞍 |
傾斜角度 |
DEG |
60° |
|
移動距離 X/Z |
mm |
340/650 |
|
|
快速移動速度 X/Z |
m/min |
8/12 |
|
|
伺服電機扭矩 X/Z |
Nm |
20/20 |
|
|
刀 架 |
刀位數 |
|
2/4 |
|
刀具尺寸 (車削/鏜孔) |
mm |
32×32/φ60 |
|
|
其 它 |
電源 |
kVA |
60 |
|
體積(長X寬X高) （不含排屑器） |
mm |
3650X1810X1950 |
|
|
總重量 |
kg |
8000 |
|
