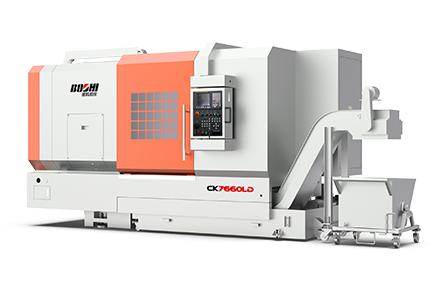

CK7660LD數控臥式機床是基于鋁合金輪轂亮面加工要求而開發的數控車床，配備FANUC內置式電主軸，可最大限度減小加工中發生的振動，實現快速加減速及高品質產品加工。
產品特點：
1） 采用“L型”鑄鐵整體斜床身，強度高吸震性好；多次時效處理，有效抑制了加工過程中切削力導致的變形和應力；

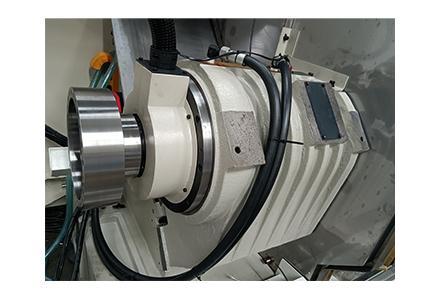

2） 主軸組件采用精密高速推力角接觸球軸承與雙列圓柱滾子軸承組合排列、內裝FANUC電主軸驅動，動平衡校正，可保持主軸高精度及剛性；主軸箱總成通過跑合測試，監測主軸溫升，熱變形等，使主軸在長期工作時啟動快速、平穩、精度穩定；

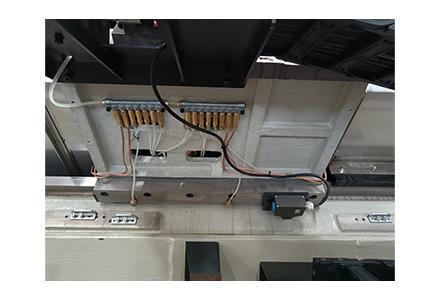

3） 床鞍及滑板為高強度鑄鐵鑄造，導軌副采用貼塑材料，對床鞍導軌潤滑采用多點分布的形式進行；
4） X/Z軸采用伺服電機與滾珠絲杠直接連接，滾珠絲杠采用預拉伸結構，大大提高了絲杠的剛度和抗熱變形的能力；Z軸加裝螺旋彈簧式絲杠防護罩，可有效防止碎屑對絲杠的傷害；
5） 配備有大流量水幕沖屑系統及加寬設計的排屑器，可以有效沖走機內鈑金上的積屑并及時有效的將其排出機外。
適用行業：
適用于汽車、電子等行業盤類零件的高精加工。
|
項 目 |
單位 |
規 格 |
|
|
加 工 范 圍 |
床身上最大回轉直徑 |
mm |
Φ750 |
|
床鞍上最大回轉直徑 |
mm |
Φ610 |
|
|
最大車削直徑 |
mm |
Φ630 |
|
|
主
軸 |
主軸頭型式 |
GB5900.1 |
A2-8 |
|
主軸錐孔規格 |
公制 |
1:20 |
|
|
主軸通孔直徑 |
mm |
Φ87 |
|
|
主軸軸承直徑 (前/后) |
mm |
Φ160/Φ120 |
|
|
主軸轉速 |
r/min |
20-2500 |
|
|
主電機功率(連續/30分鐘) |
kW |
37/45 |
|
|
主軸最大輸出扭矩 |
Nm |
307 |
|
|
床
鞍 |
傾斜角度 |
DEG |
45° |
|
移動距離 X/Z |
mm |
350/750 |
|
|
快速移動速度 X/Z |
m/min |
16/20 |
|
|
伺服電機扭矩 X/Z |
Nm |
22/22 |
|
|
滾珠絲杠直徑及導程 X/Z |
mm |
Φ40X8/Φ50X10 |
|
|

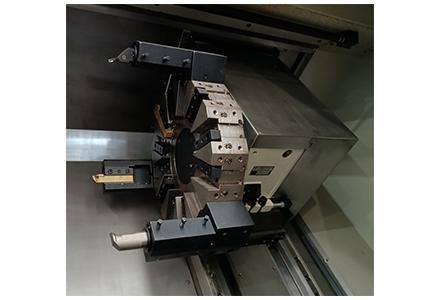

刀 架 |
刀位數 |
|
12 |
|
刀具尺寸 (車削/鏜孔) |
mm |
32×32/Φ50 |
|
|
其 它 |
電源 |
kVA |
55 |
|
體積（長×寬×高） 含排屑器及油冷機 |
mm |
5270×3040×2345 |
|
|
總重量（凈重） |
kg |
10500(8300) |
