                    三軸淬硬導軌
                    產品介紹:

                    系列機床三軸采用矩形淬硬滑動導軌,適用于閥類、凸輪、模具、板盤類和箱體類零件的銑、鉆、擴、鏜、攻、锪等加工工序,特別適用于加工各種形狀復雜的二、三維凹凸模型及復雜的型腔和表面,既可用于中小批量多品種加工生產,也可以進入自動線進行批量生產。

                    機床配置多樣化,適應能力強??蛻艨筛鶕慵庸?、廠房布局等需求,選擇高速直連/電主軸、四/五軸轉臺及專用工裝、高壓中心出水等各種配置,后置、前側置等各種排屑方式。



                    產品特點:

                    1)機床整體為C形結構,采用人字型立柱,箱型滑臺及底座,使得機床具有良好的剛性;

                    2)三軸采用淬硬導軌,剛性高、負載能力強?;瑒用娌捎觅N塑、刮研工藝,有效降低了摩擦阻力,提高了精度保持性。

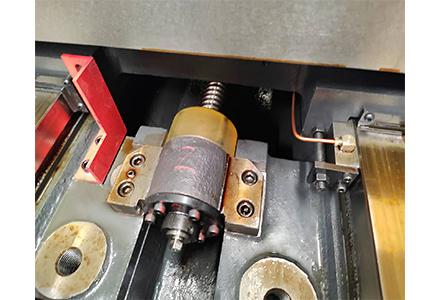

                    3)三軸進給采用大扭矩交流伺服電機直連、高精度預拉伸滾珠絲杠結構,剛性高、熱穩定性好;

                    3)整體式主軸,采用精密角接觸軸承、經過嚴格的預緊及動平衡試驗,保證了主軸精度、剛性及熱穩定性;

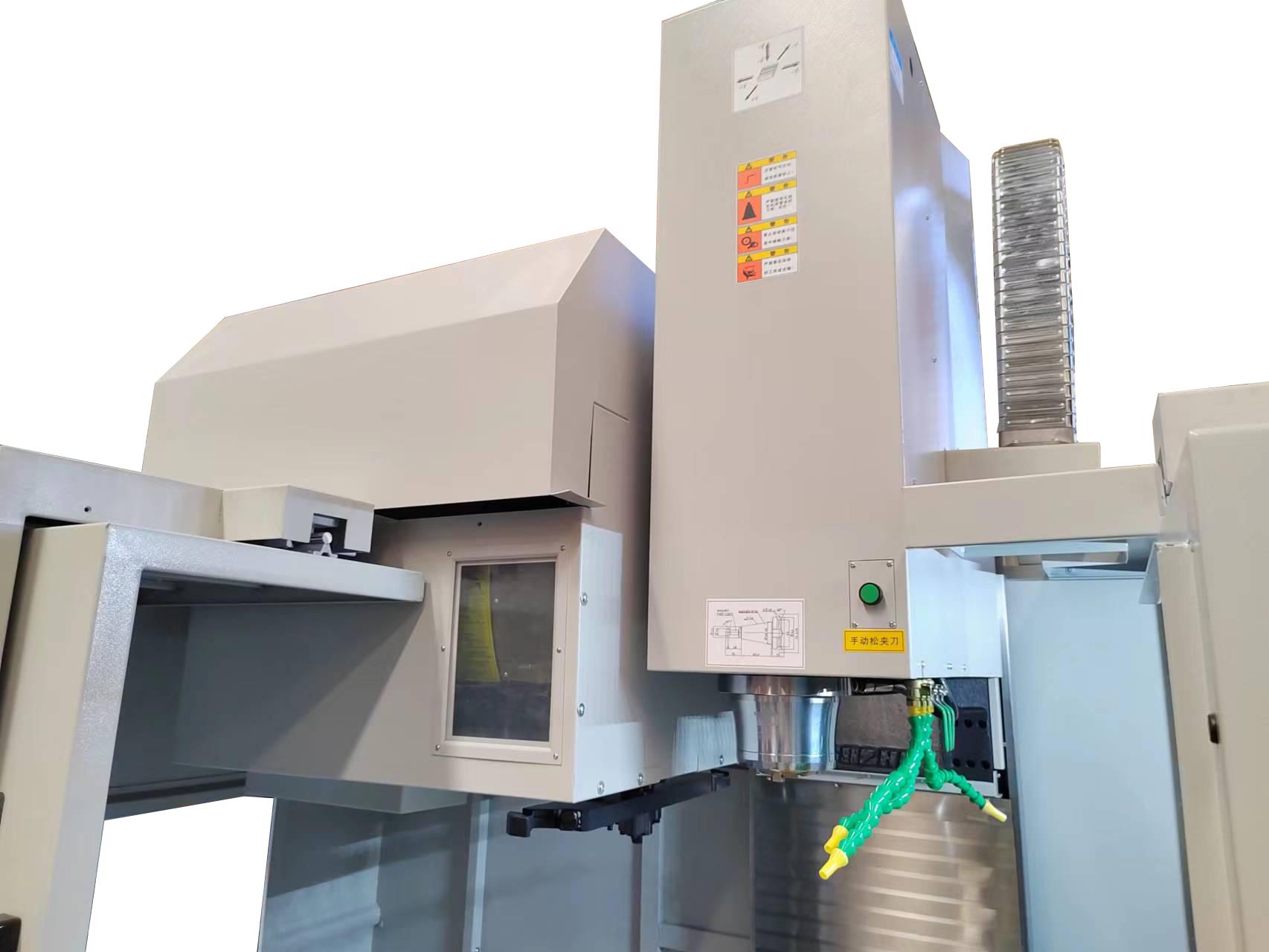

                    4)采用圓盤刀庫,凸輪機械手換刀機構,換刀時間僅2.5秒(刀對刀),節省非切削時間,最多可容納24把刀具;

                    用行業:

                      適用于汽車、模具、通訊、醫療器材、儀器儀表等行業。


                    技術規格:

                    技術規格

                    單位

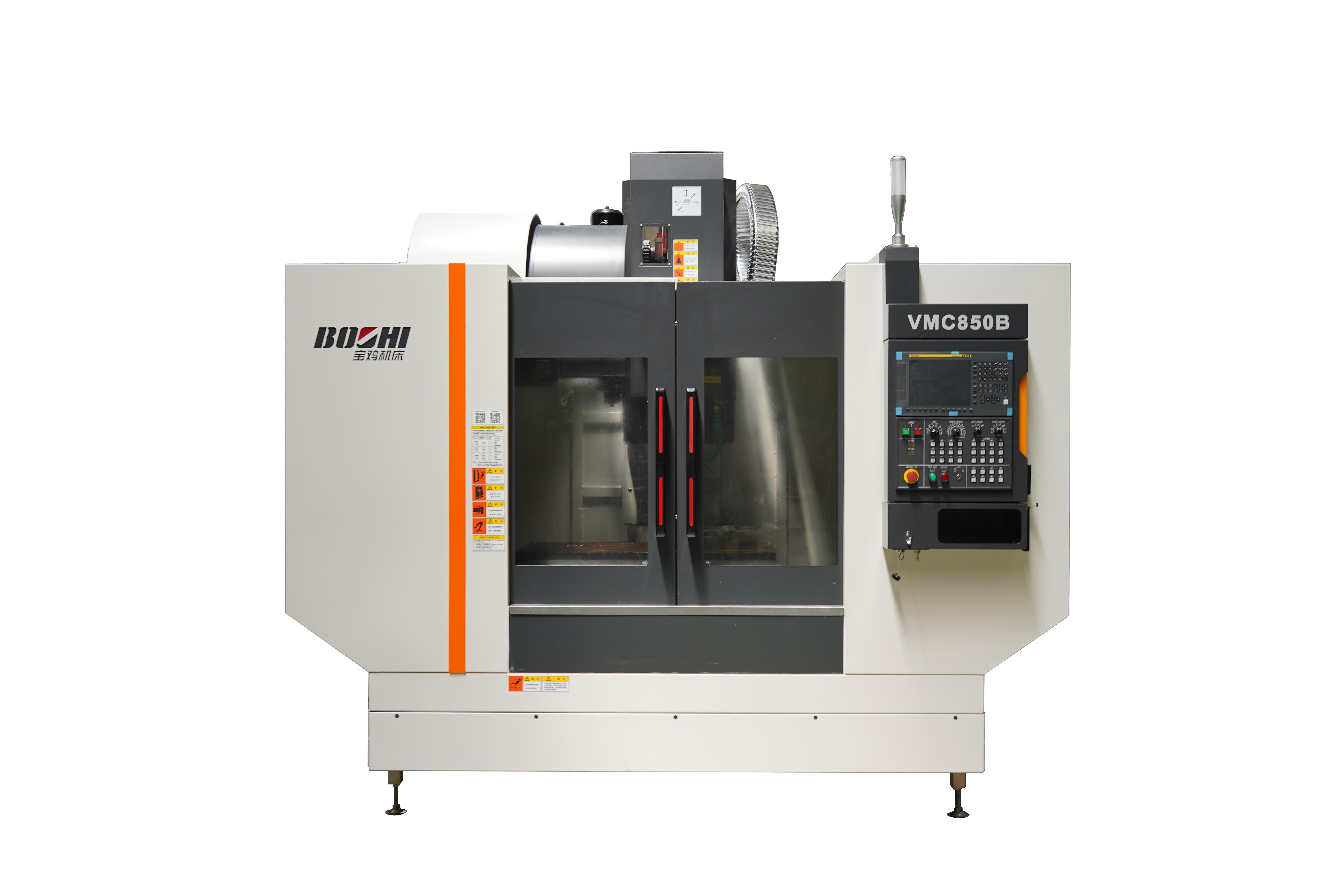

                    VMC850B

                    VMC1060B

                    VMC1270

                    VMC1370

                    工作臺

                    工作臺面積(寬X長)

                    mm

                    500×1050

                    600×1300

                    700×1360

                    710×1400

                    T型槽(數量-尺寸×間距)

                    mm

                    5-18×90

                    5-18×120

                    5-18×152.5

                    5-18×152.5

                    允許負載

                    kg

                    600

                    800

                    1000

                    1000

                    主軸

                    主軸錐孔

                    /

                    BT 40

                    BT 40

                    BT 50

                    BT50

                    主軸電機功率

                    (連續/15min.過載)

                    kW

                    7.5/11

                    7.5/11

                    11/15

                    11/15

                    主軸最高轉速

                    r/min

                    8000

                    8000

                    7000

                    7000

                    行程

                    X/Y/Z軸行程

                    mm

                    800/500/550

                    1000/600/600

                    1200/700/600

                    1300/700/650

                    主軸端至工作臺面距離

                    mm

                    150-700

                    180-780

                    150-750

                    150-800

                    主軸中心至立柱導軌距離

                    mm

                    560

                    655

                    785

                    785

                    進給

                    X/Y/Z軸快速移動速度

                    m/min

                    20

                    20

                    20

                    20

                    刀庫

                    刀庫容量

                    pcs

                    16/20/24

                    16/20/24

                    24

                    24

                    其他

                    機床毛重

                    kg

                    6500

                    9000

                    9500

                    11000

                    外形尺寸(不含排屑器)

                    mm

                    2800×2300×3100

                    3200×2900×2800

                    3600×3200×3100

                    3600×3200×3100

                     續表:

                    技術規格

                    單位

                    VMC1580

                    VMC1690

                    VMC1890

                    工作臺

                    工作臺面積(寬X長)

                    mm

                    800×1700

                    900×1800

                    900×2000

                    T型槽(數量-尺寸×間距)

                    mm

                    5-22×135

                    5-22×165

                    5-22×165

                    允許負載

                    kg

                    1500

                    1600

                    1800

                    主軸

                    主軸錐孔

                    /

                    BT50

                    BT50

                    BT50

                    主軸電機功率(連續/15min.過載)

                    kW

                    15/18.5

                    18.5/22

                    18.5/22

                    主軸最高轉速

                    r/min

                    7000

                    7000

                    7000

                    行程

                    X/Y/Z軸行程

                    mm

                    1500/800/700

                    1600/900/680

                    1800/900/680

                    主軸端至工作臺面距離

                    mm

                    170-870

                    160-840

                    160-840

                    主軸中心至立柱導軌距離

                    mm

                    800

                    950

                    950

                    進給

                    X/Y/Z軸快速移動速度

                    m/min

                    20

                    20

                    20

                    刀庫

                    刀庫容量

                    pcs

                    24

                    24

                    24

                    其他

                    機床毛重

                    kg

                    13000

                    14500

                    15000

                    外形尺寸(不含排屑器)

                    mm

                    4300×3750×3100

                    4500×3800×3300

                    4800×3800×3300
