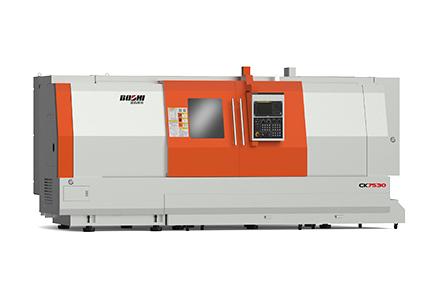

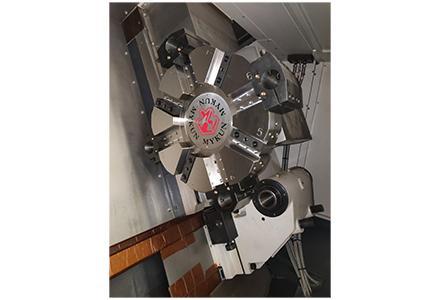

CK7530系列數控車床包括CK7530.800、CK7530.1500、CK7530.2000、CK7530.3000、CK7530F五款產品，該系列機床采用寬矩形淬硬導軌斜床身、封閉式防護的數控車床，承受載荷大，配以中高端數控系統和臥式轉塔刀架，可進行各種內外圓柱面、圓錐面、圓弧曲面、公英制螺紋等的車削加工。機床加工精度可達到IT6級，性能穩定，節能環保，適合汽車工業、摩托車、石油、工程機械等行業對旋轉體類零件進行高效、大批量，高精度加工。配套相關的機內工件測量系統、機內自動化裝置、工藝裝備與機外自動化設備，能適用于自 動化產線的零件加工。
產品特點：

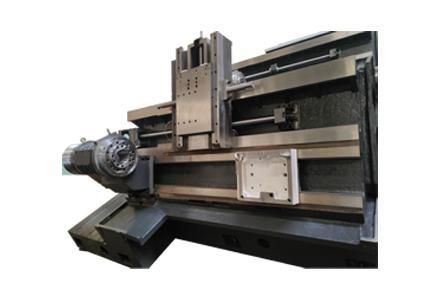

1) 采用60°斜角床身+底座結構（CK7530F為45°整體式床身）。導軌采用大跨距、高剛度、寬矩形淬硬導軌，進給精度高、剛性好。多次時效處理，有效抑制了加工過程中切削力導致的變形和應力。
2) 主軸箱采用大直徑精密角接觸推力球軸承與雙列圓柱滾子軸承組合排列，主軸啟動快速、平穩，具有極好的剛度和低速下的大扭矩。通過精心的裝配、動平衡校正及跑合測試，使主軸達到最理想的精度，具有溫升低，熱變形小、精度高的特點，在長期工作時保持主軸軸線的相對穩定。
3) X/Z軸采用伺服電機驅動，滾珠絲杠采用預拉伸螺母結構，支承軸承采用進口角接觸專用軸承，大大提高了絲杠的剛度和抗熱變形的能力，并使進給精確度大幅度提高。

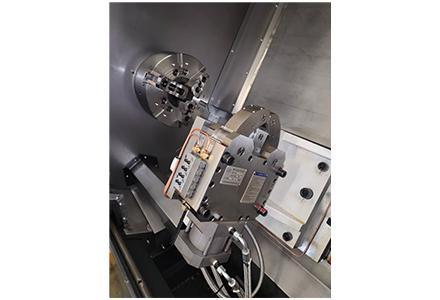

4) 液壓卡盤夾緊、松開和液壓尾座套筒伸縮除程序控制外，均可腳踏控制，方便快捷；液壓壓力調整均采用面板式旋扭操作，表盤顯示，調整安全、方便。
5) 導軌、滾珠絲杠副采用中央集中自動稀油潤滑，各個節點配有定量式分油器，定時定量向各潤滑部位注油，保證各滑動面均勻潤滑，有效的減小摩擦阻力，提高了運動精度，保證了滾珠絲杠副和導軌的使用壽命。
適用行業：
適用于汽車、輕工、模具、機械、船舶等行業。
|
項目 |
單位 |
CK7530.800 |
CK7530F.800 |
CK7530 |
CK7530.2000 |
CK7530.3000 |
|||
|
加工范圍
|
床身上最大回轉直徑 |
mm |
Φ670 |
Φ670 |
Φ670 |
Φ670 |
Φ670 |
||
|
床鞍上最大回轉直徑 |
mm |
Φ470 |
Φ470 |
Φ470 |
Φ470 |
Φ470 |
|||
|
最大車削直徑 |
mm |
Φ600（12工位刀架Φ550） |
Φ600（12工位刀架Φ550） |
Φ600（12工位刀架Φ550） |
Φ600（12工位刀架Φ550） |
Φ600（12工位刀架Φ550） |
|||
|
最大車削長度 |
mm |
800 |
800 |
1500 |
2000 |
3000 |
|||
|
最大棒料直徑 |
mm |
Φ90 |
Φ90 |
Φ90 |
Φ90 |
Φ90 |
|||
|
主軸
|
主軸頭型式 |
|
A2-8（GB5900.1） |
A2-8（GB5900.1） |
A2-8（GB5900.1） |
A2-8（GB5900.1） |
A2-8（GB5900.1） |
||
|
主軸通孔直徑 |
mm |
Φ105 |
Φ105 |
Φ105 |
Φ105 |
Φ105 |
|||
|
主軸錐孔規格 |
|
1:20 |
1:20 |
1:20 |
1:20 |
1:20 |
|||
|
卡盤直徑 |
mm |
Φ305 |
Φ305 |
Φ305 |
Φ305 |
Φ305 |
|||
|
主軸轉速 |
r/min |
標準配置：25-2500 選配：L:12-830 H:50-2500(帶減速器) |
標準配置：25-2500 選配：L:12-830 H:50-2500(帶減速器) |
標準配置：25-2500 選配：L:12-830 H:50-2500(帶減速器) |
標準配置：25-2500 選配：L:12-830 H:50-2500(帶減速器) |
標準配置：25-2500 選配：L:12-830 H:50-2500(帶減速器) |
|||
|
主電機功率(連續/30分鐘) |
kW |
22/30；選配:22/26（帶減速器） |
22/30；選配:22/26（帶減速器） |
22/30；選配:22/26（帶減速器） |
22/30；選配:22/26（帶減速器） |
22/30；選配:22/26（帶減速器）） |
|||
|
尾座
|
套筒直徑 |
mm |
Φ110 |
Φ110 |
Φ110 |
Φ110 |
Φ110 |
||
|
套筒行程 |
mm |
Φ150 |
Φ150 |
Φ150 |
Φ150 |
Φ150 |
|||
|
標準/活主軸結構頂尖錐度 |
MT NO. |
6/5 |
6/5 |
6/5 |
6/5 |
6/5 |
|||
|
床鞍 |
傾斜角度/排削方式 |
DEG |
60° 側排 |
45° 后排 |
60° 側排 |
60° 側排 |
60° 側排 |
||
|
移動距離 X/Z |
mm |
325/880 |
325/880 |
325/1550 |
325/2050 |
325/3080 |
|||
|
快速移動速度X/Z |
m/min |
12/16 |
12/16 |
12/16 |
12/16 |
12/12 |
|||
|
伺服電機扭矩X/Z |
Nm |
12/22 |
12/22 |
12/22 |
12/30 |
12/30 |
|||
|
滾珠絲杠直徑X/Z |
mm |
Φ40/Φ50 |
Φ40/Φ50 |
Φ40/Φ50 |
Φ40/Φ50 |
Φ40/Φ63 |
|||
|
刀架
|
刀位數 |
|
8/12 |
8/12 |
8/12 |
8/12 |
8/12 |
||
|
刀具尺寸 (車削/鏜孔) |
mm |
32×32/Φ50 |
32×32/Φ50 |
32×32/Φ50 |
32×32/Φ50 |
32×32/Φ50 |
|||
|
其他
|
外形尺寸（長×寬×高）(含排屑器) |
mm |
4850×2100×2152 |
3900×3050×2300 |
5860×2130×2180 |
6670×2130×2180 |
8350×2130×2180 |
||
|
電源 |
kVA |
60 |
60 |
60 |
60 |
60 |
|||
|
外形尺寸（長×寬×高）(不含排屑器) |
mm |
3820×2100×2152 |
3900×2160×2300 |
4822×2130×2180 |
5320×2130×2180 |
7060×2130×2180 |
|||
|
總重量（凈重） |
kg |
8330 |
8600 |
9730 |
12000 |
14200 |
|||
|
精度 |
定位精度 |
X |
mm |
0.009 |
0.009 |
0.009 |
0.009 |
0.009 |
|
|
Z |
mm |
0.010 |
0.010 |
0.018 |
0.018 |
0.022 |
|||
|
重復定位精度 |
X |
mm |
0.004 |
0.004 |
0.004 |
0.004 |
0.004 |
||
|
Z |
mm |
0.005 |
0.005 |
0.007 |
0.007 |
0.008 |
|||
|
圓度 |
mm |
≤0.004 |
≤0.004 |
≤0.004 |
≤0.004 |
≤0.004 |
|||
