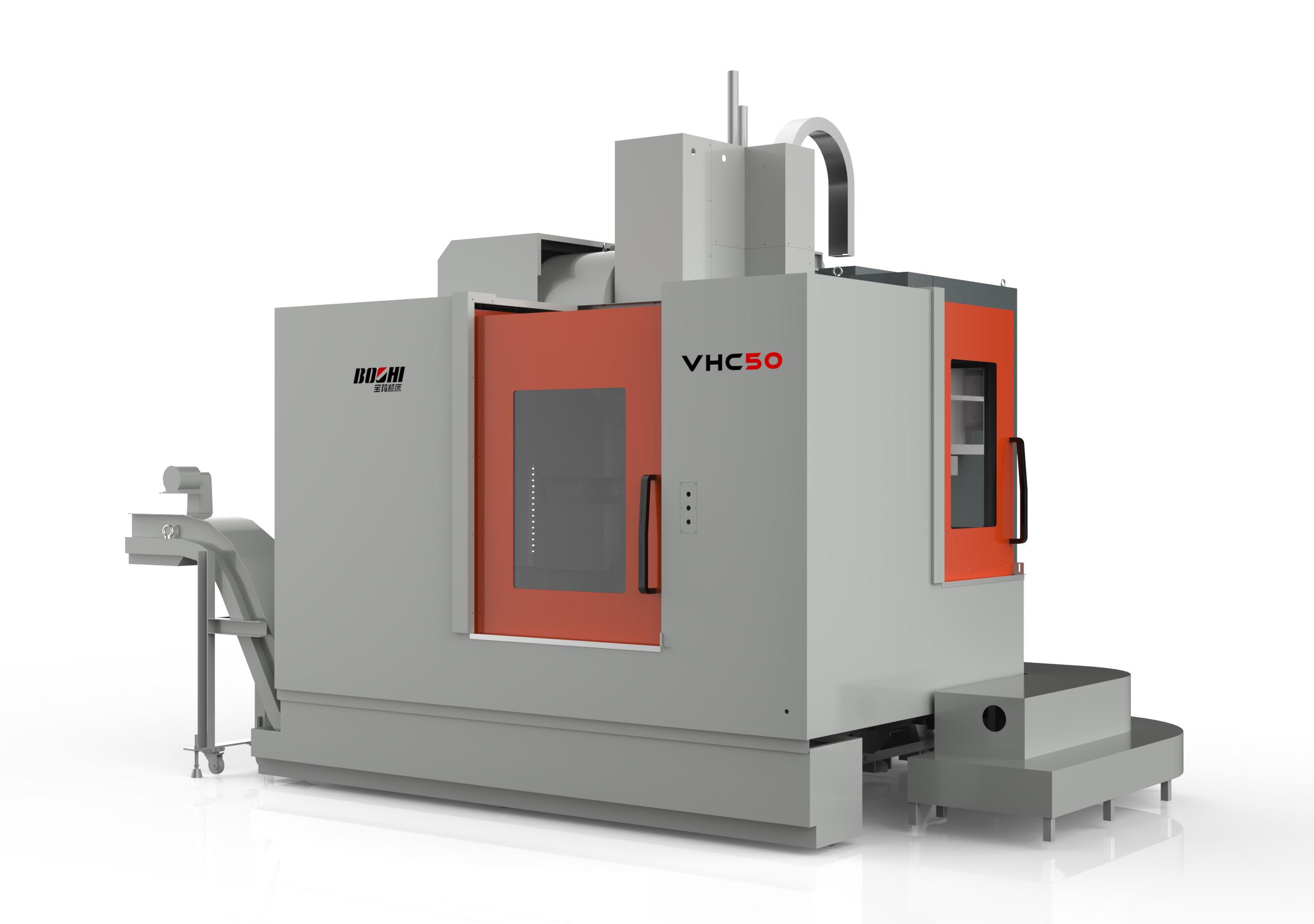

VHC50是一種立臥復合加工中心，融合了立式及臥式加工中心的特點，在一次裝夾的基礎上可實現多面加工，效率大大提高，在保證機床結構穩定的同時縮減外鈑金寬度，降低了占地面積，使用戶更高效的利用空間。機床采用國際著名數控系統，高速配置，控制精度高，能滿足各行業需求。
產品特點：

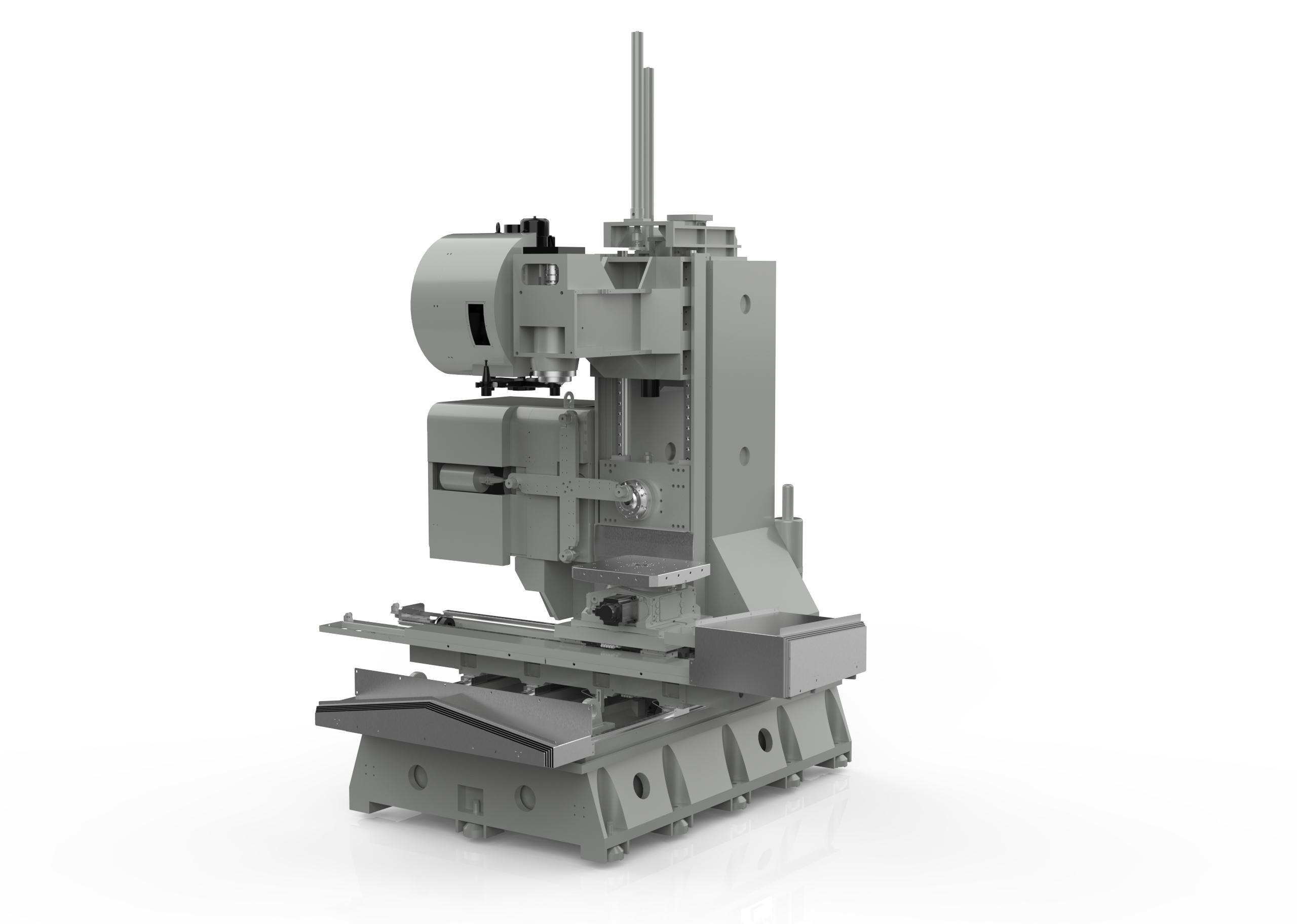

1） 機床整體采用大跨距四導軌底座確保機臺在高速運動時的穩定性。鑄件采用A字形筋結構布置提高了吸震效果，經回火處理消除內應力，確保最佳剛性及精度持久性，工作臺和轉臺一體式結構，使得機床更緊湊，穩定性更好。
2）通過設置X軸和Y軸導軌，臥式Z軸導軌和立式Z軸導軌并通過相關件配合，使得加工效率大大提高，Y軸采用四組重載滾柱線軌，極大的提高了軸向剛性及剛性保持性。
3）雙刀庫、雙主軸結構，融合了立式及臥式加工中心的特點，在一次裝夾的基礎上可實現多面加工，效率大大提高。
適用行業：
適用于汽車、模具、通訊、醫療器材、儀器儀表等行業。
|
項 目 |
規 格 |
|
|
工作臺 |
外形尺寸（W×L）（mm×mm） |
640×500 |
|
旋轉工作臺規格 |
500×500 |
|
|
最小分割角度 |
1º |
|
|
最大承重（kg） |
500 |
|
|
主軸 |
主軸錐孔 |
BT40 |
|
主軸功率（kW） |
11/15（FANUC） |
|
|
主軸轉速（r/min） |
12000 |
|
|
拉釘型號 |
MAS 403 P40T-Ⅰ |
|
|
行程 |
左右行程（X向）（mm） |
1100 |
|
前后行程（Y向）（mm） |
700 |
|
|
上下行程（Z1立/Z2臥）（mm） |
720/600 |
|
|
加工范圍 |
Z1立式主軸中心至立柱導軌距離（mm） |
765 |
|
Z1立式主軸端面至工作臺面距離（mm） |
150-870 |
|
|
Z2臥式主軸軸心線到工作臺距離（mm） |
-140~600 |
|
|
Z2臥式主軸端面到工作臺中心距離（mm） |
310~1010 |
|
|
進給（直聯） |
最高進給速度（X/Y/Z1/Z2）（mm/min） |
10000 |
|
快速移動速度（X/Y/Z1/Z2）（m/min） |
X/Y:36;Z1/Z2:20 |
|
|
刀庫 |
刀庫容量（把） |
24圓盤刀庫 |
|
最大刀具重量（kg） |
8 |
|
|
最大刀具尺寸（mm） |
Φ80×250 |
|
|
其他 |
電源（kVA） |
40 |
|
機床毛重（kg） |
9000 |
|
|
機床凈重（kg） |
8600 |
|
|
氣源流量（L/min） |
350 |
|
|
氣壓（MPa） |
0.6-0.8 |
|
